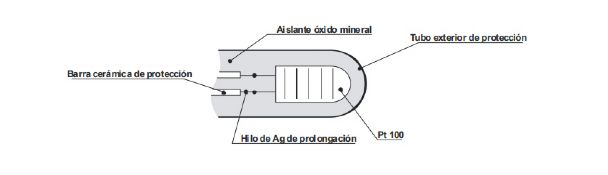

Las resistencias termométricas (termorresistencias) basan su principio defuncionamiento en la variación proporcional producida en la resistenciaeléctrica con respecto al cambio de temperatura. En éstas, unarrollamiento de hilo de Platino es alojado en un soporte de cerámica o vidriodejando expuestos unos terminales para su conexión. Hemos de tener en cuentaque las termorresistencias miden el valor medio de la temperatura que influyesobre toda su longitud, con lo cual debe de estar inmersa toda ella en elproceso para lograr una óptima medición.

El empleo de las termorresistencias en la medición de temperatura es recomendado cuando se da alguna de las siguientes situaciones:

• Se requiere una mayor exactitud en la medida que la que ofrecen los termopares.
• El rango de temperatura a medir oscile entre los -100ºC y los 400ºC.
• No se precise de una velocidad de respuesta muy alta.
• Se necesite una buena estabilidad en la medida con el transcurso del tiempo.
• La sonda no está sometida a esfuerzos mecánicos ni vibraciones considerables.


•Termorresistencias Pt-100 Clase de Tolerancia A (1/2 DIN), definida por la siguiente fórmula: Error máximo= 0,15 + 0,002(t)  (ºC)

•Termorresistencias Pt-100 Clase de Tolerancia B (1 DIN), definida por la siguiente fórmula: Error máximo= 0,30 + 0,005(t)  (ºC)

No obstante, cuando las necesidades en cuanto a la exactitud son más exigentes aún, se comercializan de igual modo termorresistencias cuyas tolerancias permitidas se expresan como fracciones de las ofrecidas por las Pt-100 1 DIN, es decir, 1/3 DIN, 1/5 DIN, 1/10 DIN..., las cuales no vienen reflejadas por la norma mencionada anteriormente.

A continuación, exponemos una tabla donde se muestran los máximos errores admisibles para cada Clase de Tolerancia para distintos puntos de temperatura.
